MessageSujet: La Bombamatic   La Bombamatic Icon_minitimeSam 15 Juin 2019 - 20:08

J'ai trouvé une copine pour la 17 donc ce matin debout à 5 heure, on se dirige entre Château Thierry et Soissons.

La voila chargée, pas pris beaucoup de photos Embarassed .

La Bombamatic 20190610

Halte déjeuner, madame adore la couleur.

La Bombamatic 20190611

La voila dans sa nouvelle demeure.

La Bombamatic 20190613

La Bombamatic 20190612

C'est une 15 TL BVA toit Vinyle assez rare.
Revenir en haut Aller en bas
titi
Adhérent
Adhérent
titi

Messages : 8449
Date d'inscription : 03/01/2012
Age : 56
Localisation : Vendée

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 16 Juin 2019 - 5:41

Belle acquisition Manu bravo
Revenir en haut Aller en bas
vincent21
Adhérent
Adhérent
vincent21

Messages : 2903
Date d'inscription : 18/11/2012
Age : 49
Localisation : 21 cote d'or

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 16 Juin 2019 - 7:01

Super Manu Super  belle R15_R17

Madame a raison superbe en jaune love
Revenir en haut Aller en bas
dixpluscinq
Pilote pro
Pilote pro
dixpluscinq

Messages : 1185
Date d'inscription : 22/05/2015
Age : 50
Localisation : montauban (occitanie)

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 16 Juin 2019 - 9:26

titi a écrit:
Belle acquisition Manu bravo

+1
Revenir en haut Aller en bas
Ddavid62
Adhérent
Adhérent
Ddavid62

Messages : 1992
Date d'inscription : 22/10/2016
Age : 54
Localisation : Là haut sous la pluie

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 16 Juin 2019 - 11:15

cool
Elle est dans quel état Question
Revenir en haut Aller en bas
yello
Adhérent
Adhérent
yello

Messages : 2085
Date d'inscription : 03/01/2012
Age : 50
Localisation : Charente Maritime

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 16 Juin 2019 - 13:15

Auto très original,c'est l ancienne de 'Olivier Janier Dubry?J 'ai toujours trouvé cette auto très sympa.
Revenir en haut Aller en bas
michel25
Adhérent
Adhérent
michel25

Messages : 8408
Date d'inscription : 16/12/2011
Age : 59
Localisation : ECOLE VALENTIN 25 BESANCON (DOUBOISIE)

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 16 Juin 2019 - 20:38

titi a écrit:
Belle acquisition Manu bravo
+1 .. cool
Revenir en haut Aller en bas
Nonodu49
Champion du monde
Champion du monde
Nonodu49

Messages : 2444
Date d'inscription : 07/03/2012
Age : 53
Localisation : Maine et Loire

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 16 Juin 2019 - 22:13

yello a écrit:
Auto très original,c'est l ancienne de 'Olivier Janier Dubry?J 'ai toujours trouvé cette auto très sympa.

Oui c'est cela, l'ancienne d'Olivier.
Revenir en haut Aller en bas
seb
Vice président & Trésorier
Vice président & Trésorier
seb

Messages : 14495
Date d'inscription : 02/01/2012
Age : 48
Localisation : Chalezeule

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 16 Juin 2019 - 22:32

belle auto Exclamation
Revenir en haut Aller en bas
Pierre
Président
Président
Pierre

Messages : 5915
Date d'inscription : 13/12/2011
Age : 54
Localisation : Vendée

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeLun 17 Juin 2019 - 16:18

seb a écrit:
belle auto Exclamation

+1 cool

___________________________________________
La Bombamatic Blason14  La Bombamatic Blason13

R 17 TL Déc-72/:/ R 17 TS -73 /:/ 2 x R 17 TS -77-78 /:/  2 x R 17 G -77/:/
Revenir en haut Aller en bas
christ27
Adhérent
Adhérent
christ27

Messages : 3930
Date d'inscription : 10/03/2015
Age : 56
Localisation : 27

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeLun 17 Juin 2019 - 20:54

cheers cool
Revenir en haut Aller en bas
D.M.C 03
Pilote
Pilote
D.M.C 03

Messages : 3156
Date d'inscription : 07/01/2012
Age : 46
Localisation : BZH

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeMer 19 Juin 2019 - 19:00

Ah ben ça c'est cool manu.....belle 15
Revenir en haut Aller en bas
Landry
Adhérent
Adhérent
Landry

Messages : 6799
Date d'inscription : 14/12/2011
Age : 39
Localisation : Au coeur de la Vendée (dans le bocage)

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeMer 19 Juin 2019 - 21:09

Belle R15 avec le toit vinyle good
J’ai des photos lorsqu’elle était en vente il y’a plusieurs années

___________________________________________
RENAULT 15 TS 1973 Jaune 386 & RENAULT 17 TL 1972 Orange 331
La Bombamatic Sr15go12La Bombamatic R17_ph11
Revenir en haut Aller en bas
Manu 89
Adhérent
Adhérent
Manu 89

Messages : 863
Date d'inscription : 06/01/2012
Age : 50
Localisation : yonne

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeJeu 20 Juin 2019 - 6:56

super , j'aimerai bien que tu me les envoie par MP, svp merci
Revenir en haut Aller en bas
lilo
Pilote pro
Pilote pro
lilo

Messages : 1808
Date d'inscription : 26/04/2015
Age : 53
Localisation : 89150 proche d'un tas de ferraille !

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeJeu 20 Juin 2019 - 13:45

love Manu
Revenir en haut Aller en bas
philippe63
Champion du monde
Champion du monde
philippe63

Messages : 2112
Date d'inscription : 03/01/2012
Age : 62
Localisation : Auvergne (63)

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeJeu 20 Juin 2019 - 22:22

Super belle R15_1_1
Revenir en haut Aller en bas
Manu 89
Adhérent
Adhérent
Manu 89

Messages : 863
Date d'inscription : 06/01/2012
Age : 50
Localisation : yonne

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeVen 23 Aoû 2019 - 13:03

Aller un peu d' info sur la Bombamatic, Après qu'elle est réussi son CT avec succès, Olivier me contact bien désolé, la 15 est tombé en panne au retour plus de 3 , aussitôt, il me fait une proposition que je ne refuse pas avec une BVA en plus, entre temps, j'en rachète une supplémentaire, celle de Rémi 70, cela me fait 2 boite d'avance..

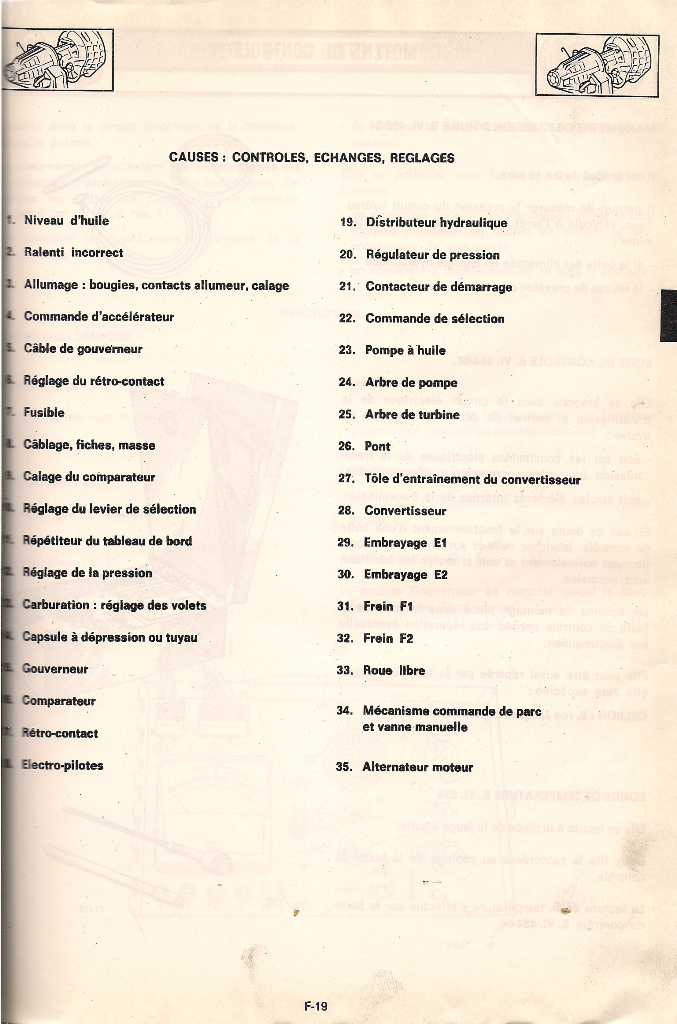

Maintenant, il faut tenté de la réparer avec mes faibles connaissances en mécanique ,de plus en boite auto. Heureusement le MR 185 y consacre une belle partie, avec une rubrique étude d'anomalie.



La Bombamatic Bva310

La Bombamatic Bva_510



Je commence par une vidange, démonte le carter d'huile pour voir l'état de la crépine et de la boite, dans l'ensemble c'est bien conservé.



La Bombamatic 20190776

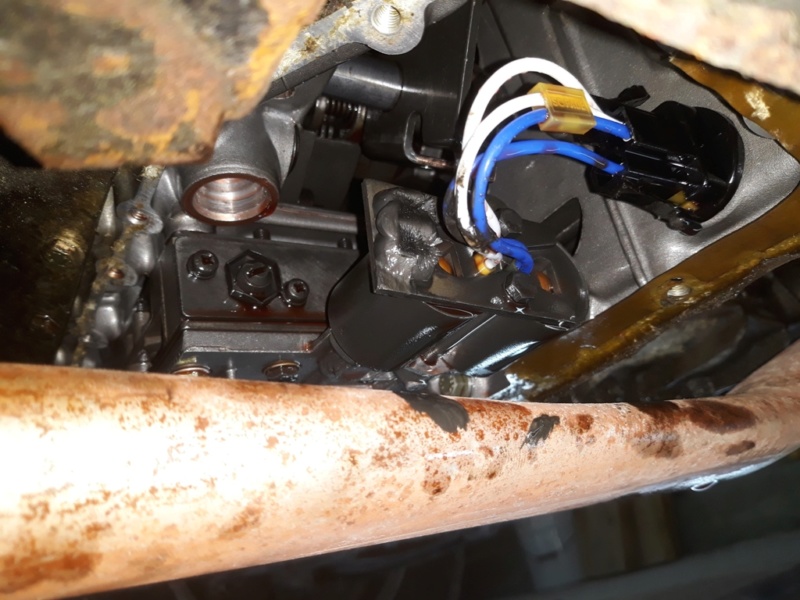

L'aimant a fait son travail.



La Bombamatic 20190777

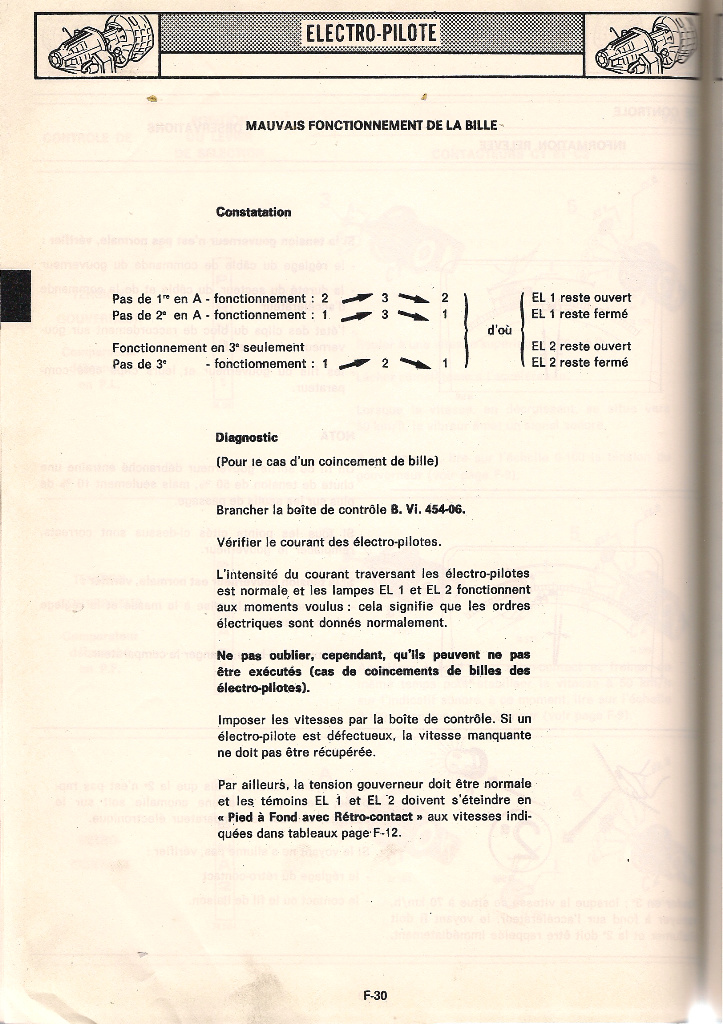

comme conseillé dans le MR, je contrôle le bon fonctionnement des deux électrovannes, c'est bon les billes ne coincent pas.



La Bombamatic Bva_610



n'ayant pas la valise de diagnostic de l'époque, je procède avec une batterie.



La Bombamatic 20190778



c'est ok, de ce coté, je peux remonter le carter et faire le niveau d'huile, à froid après avoir fait tourner le moteur 2 minute et à chaud après 1 heure de route, ces deux contrôles se fond moteur tournant.

En premier lieu, je vérifie mes connectiques, les resserre et les passe au nettoyant contact.  sans changement, je rappel que j'ai la 1 et la 2 mais pas la 3 elle patine mais ne l'accroche et rétrograde en 2,  par contre si on retire le fusible affecté à la BVA, elle se met mécaniquement en 3, j'essai sur un route plate et c'est bien le cas, j'en déduit que mécaniquement la 3 fonctionne, le problème est soit électrique soit hydraulique.

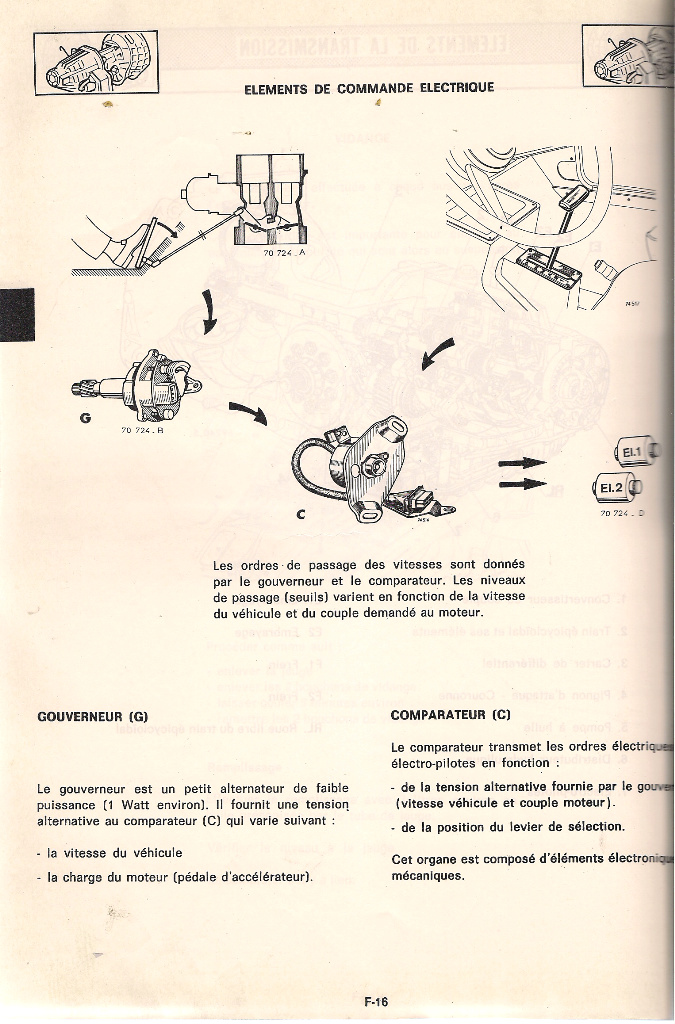

deux pièces importante gère cette boite, ce sont le gouverneur et le comparateur.



La Bombamatic Bva110



je teste avec 2 gouverneurs différent, la panne reste la même.

étape suivante le comparateur, en démontant celui en place je constate que le faisceau est cuit .



La Bombamatic 20190780

La Bombamatic 20190779



ça doit pas faire bon ménage  affraid .

je monte un premier comparateur, c'est pire, il me manque la 1 imposée et automatique ainsi que la 3, avec le deuxième, c'est mieux, il me manque la 1 imposée et automatique.



Je teste une dernière chose quand la voiture est à l'arrêt qu'elle soit en 1 imposée en 2 ou en automatique, elle doit être sur la première vitesse et les 2 électrovannes doivent être alimentées.



La Bombamatic Sans_t11




Après vérif avec une lampes témoin, une électrovanne n'est pas alimentée ce n'est pas un fil coupé car ces 2 électrovannes sont aussi alimentées  quand on est sur P (parking), R (marche arrière) et N(neutre), elles le sont.

le soucis provient des comparateur, je décide d'en ouvrir un pour voir.

on retire les deux vis.



La Bombamatic 20190810

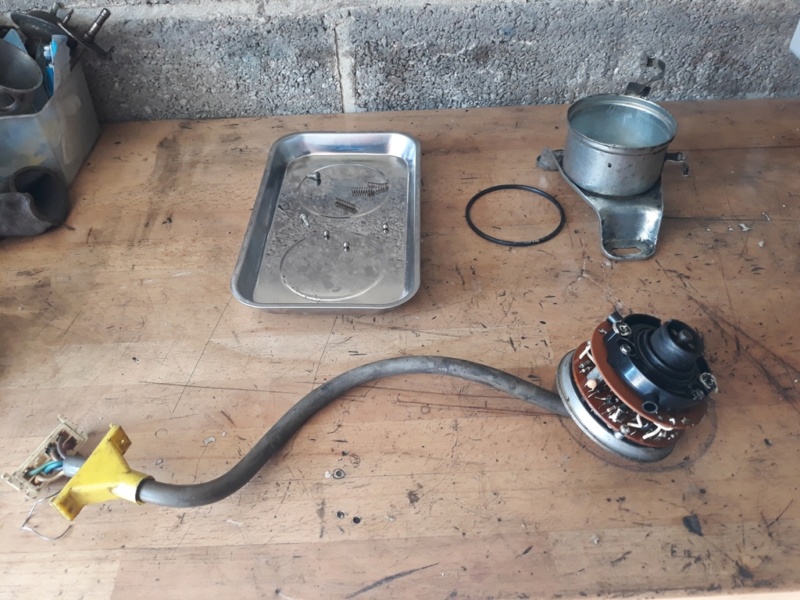

ensuite on retire l'ensemble du fût, en prenant garde de récupérer les 3 ressorts et 3 billes qui servent à indexer les différentes position du levier de sélection, on arrive à cela.



La Bombamatic 20190811



Puis on sépare la partie sélection du circuit imprimé.



La Bombamatic 20190812

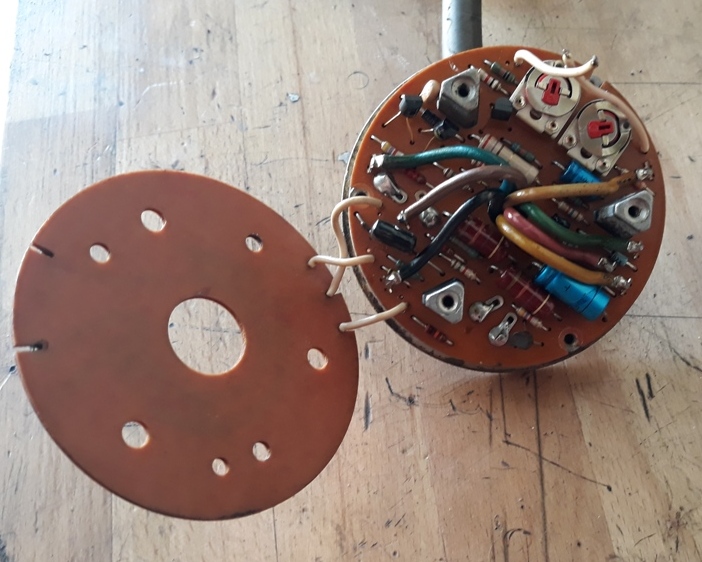

Je dessoude 2 fils pour avoir accès à tous les composants.



La Bombamatic 20190813

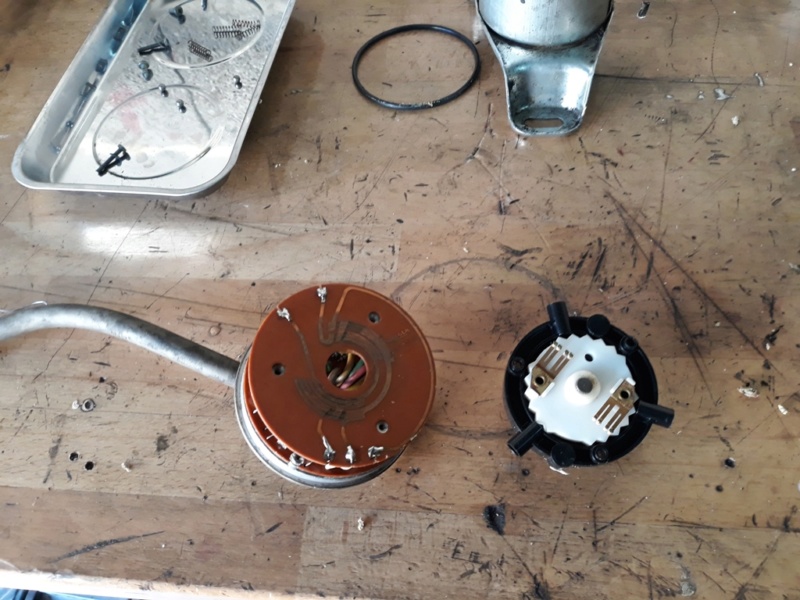

Au départ mon but était de testé au moins les résistances mais il aurait fallu les dessouder une par une.

une résistance pour que la valeur ne soit pas faussée se mesure à ses extrémité débranchée, pas simple à réaliser donc je me résous à remonté juste en passant du nettoyant contact sur la partie sélection.



La Bombamatic 20190815

La Bombamatic 20190816



Je remonte le comparateur  et le branche sur la connectique de la voiture, sélectionne la première imposée à la main et retourne contrôler l'alimentation des deux électrovannes . euréka, les deux sont alimentées, une lueur d'espoir m'envahi, le travail vas peut être payer.

Je finit de remonter et régler le tout sur la boite et passe à l'essai sur route, yes tout refonctionne cheers .

Je l'ai un peu roulé pour voir comment elle se comportait puis l'ai fait essayer à madame.



La Bombamatic 20190819

La Bombamatic 20190818

La Bombamatic 20190817



Il faut qu'elle s'habitue à la boite auto, elle préfère aussi le volant moussé de la 17, j'aurai jamais du l'habituer au luxe  Rolling Eyes  Laughing



Il faut que je m'occupe de l'étrier gauche qui a tendance à grippé.

J'ai validé en les montant l'un après l'autre mes 3 gouverneurs me reste à réparer ou faire réparer mes deux comparateurs.
Revenir en haut Aller en bas
titi
Adhérent
Adhérent
titi

Messages : 8449
Date d'inscription : 03/01/2012
Age : 56
Localisation : Vendée

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeVen 23 Aoû 2019 - 19:43

Bien joué Manu bravo
Revenir en haut Aller en bas
seb
Vice président & Trésorier
Vice président & Trésorier
seb

Messages : 14495
Date d'inscription : 02/01/2012
Age : 48
Localisation : Chalezeule

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeVen 23 Aoû 2019 - 20:11

Tu connais mon ressentis, t'es un chef Exclamation
Bravo Manu au top cheers
Revenir en haut Aller en bas
éric 35
Webmaster du site Univr1517.fr
Webmaster du site Univr1517.fr
éric 35

Messages : 5569
Date d'inscription : 13/12/2011
Age : 59
Localisation : Rennes

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeSam 24 Aoû 2019 - 9:18

bravo bravo manu good

___________________________________________
Tchoutchou !!!La Bombamatic Tgv12La Bombamatic Index17
La Bombamatic 1318-p10La Bombamatic 1328_p11La Bombamatic R5tx-p10La Bombamatic R12-pe10La Bombamatic Twingo11La Bombamatic Avanti10
Revenir en haut Aller en bas
christ27
Adhérent
Adhérent
christ27

Messages : 3930
Date d'inscription : 10/03/2015
Age : 56
Localisation : 27

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 25 Aoû 2019 - 0:58

bravo et  merci  manu pour les photos!
Revenir en haut Aller en bas
Brice
Adhérent
Adhérent
Brice

Messages : 4346
Date d'inscription : 02/01/2012
Age : 42
Localisation : Non loin de Clermont Ferrand (63)

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 25 Aoû 2019 - 17:37

Super
Revenir en haut Aller en bas
Ddavid62
Adhérent
Adhérent
Ddavid62

Messages : 1992
Date d'inscription : 22/10/2016
Age : 54
Localisation : Là haut sous la pluie

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 25 Aoû 2019 - 19:59

éric 35 a écrit:
bravo bravo manu good
+1
Revenir en haut Aller en bas
philou
Ecole de conduite
Ecole de conduite
philou

Messages : 490
Date d'inscription : 10/11/2014
Age : 56
Localisation : Haute-Loire

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeDim 25 Aoû 2019 - 21:12

jolie R15_1_1 bravo
Revenir en haut Aller en bas
vincent21
Adhérent
Adhérent
vincent21

Messages : 2903
Date d'inscription : 18/11/2012
Age : 49
Localisation : 21 cote d'or

La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitimeSam 31 Aoû 2019 - 7:41

Bien joué Manu bravo Super Super
Revenir en haut Aller en bas
Contenu sponsorisé




La Bombamatic Empty
MessageSujet: Re: La Bombamatic   La Bombamatic Icon_minitime

Revenir en haut Aller en bas

La Bombamatic
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du club Univ'R15.17 :: PRÉSENTATIONS :: VOS AUTOS-
Sauter vers:
